Variador de Frecuencia WEG CFW500: Ficha Técnica, Modelos y Precio
El WEG CFW500 es el variador de frecuencia de gama media-alta de la línea WEG, diseñado para aplicaciones industriales que requieren control preciso de velocidad, alto rendimiento y capacidad de integración con sistemas automatizados. Disponible desde 0.25 HP hasta 200 HP en versiones monofásicas y trifásicas.
En ARMAR Industrial comercializamos el CFW500 con stock disponible y envíos a todo el país. En esta guía te explicamos sus características técnicas, modelos disponibles, cómo instalarlo y en qué se diferencia del CFW300.
📦 Stock disponible · Línea completa CFW · Enviamos a todo el país.
¿Qué es el variador de frecuencia WEG CFW500?
El WEG CFW500 es un variador de frecuencia de la familia CFW (Control de Frecuencia WEG) diseñado para el control de motores de inducción trifásicos en aplicaciones industriales de media y alta exigencia. Combina control vectorial de velocidad, protección completa del motor y capacidad de comunicación con sistemas de automatización, todo en un equipo compacto y robusto.
A diferencia de los variadores de gama básica, el CFW500 incorpora algoritmos de control vectorial sin sensor (SLV) y con sensor (FV), lo que le permite mantener un par motor preciso incluso a velocidades muy bajas — una característica esencial en aplicaciones como extrusoras, elevadores de carga o agitadores industriales.
¿Para qué aplicaciones está diseñado el CFW500?
El CFW500 está optimizado para un amplio rango de aplicaciones industriales. Estas son las más comunes:
¿Todavía no sabés si necesitás un variador o alcanza con un
arranque suave? Leé nuestra comparativa completa.
Especificaciones técnicas del WEG CFW500
El CFW500 está disponible en una amplia gama de tensiones de alimentación y potencias, lo que lo hace compatible con prácticamente cualquier instalación industrial. Estas son sus especificaciones principales:
Datos técnicos generales
| Característica | Especificación |
|---|---|
| Rango de potencia | 0.25 HP a 200 HP (0.18 kW a 160 kW) |
| Tensión de entrada monofásica | 200–240V monofásica (modelos específicos) |
| Tensión de entrada trifásica | 200–240V / 380–480V / 500–600V trifásica |
| Frecuencia de entrada | 50 / 60 Hz |
| Tensión de salida | 0 a tensión de entrada (trifásica) |
| Frecuencia de salida | 0 a 300 Hz |
| Tipo de control | V/F, VVW, Vectorial sin sensor (SLV), Vectorial con sensor (FV) |
| Temperatura de operación | -10°C a +50°C (con derating sobre 40°C) |
| Grado de protección | IP20 estándar / IP55 con kit opcional |
| Altitud de instalación | Hasta 1000 m sin derating |
| Comunicación | Modbus RTU incorporado + módulos opcionales DeviceNet, Profibus DP, CANopen, EtherNet/IP |
| Frenado | CC y resistivo (con resistencia externa opcional) |
| Entradas digitales | 6 entradas digitales programables |
| Salidas digitales | 2 salidas a relé + 1 salida a transistor |
| Entradas analógicas | 2 entradas analógicas (0–10V / 4–20mA) |
Consultá también los accesorios disponibles para el CFW500 →
Modelos disponibles por potencia y tensión
El variador WEG CFW500 se fabrica en una amplia gama de modelos según la potencia del motor y la tensión de alimentación disponible. Estos son los rangos más utilizados en instalaciones industriales argentinas:
| Potencia del motor | Tensión de entrada | Modelo de referencia | Aplicación típica |
|---|---|---|---|
| 0.5 HP / 0.37 kW | Monofásica | CFW500 A 02P6 S2 NB20 | Pequeñas bombas, ventiladores |
| 1 HP / 0.75 kW | Monofásica | CFW500 A 04P3 S2 NB20 | Bombas domésticas, agitadores pequeños |
| 2 HP / 1.5 kW | Monofásica / Trifásica | CFW500 A 04P3 T4 NB20 / CFW500 A 07P0 S2 NB20 | Compresores, cintas livianas |
| 3 HP / 2.2 kW | Monofásica / Trifásica | CFW500 B 10P0 B2 DB20 / CFW500 B 06P5 T4 DB20 | Bombas centrífugas, ventiladores industriales |
| 5.5 HP / 3.7 kW | Trifásica | CFW500 B 10P0 T4 DB20 | Extrusoras, mezcladores |
| 7.5 HP / 5.5 kW | Trifásica | CFW500 C 14P0 T4 DB20 | Transportadoras, compresores |
| 10 HP / 7.5 kW | Trifásica | CFW500 C 16P0 T4 DB20 | HVAC, bombeo industrial |
| 15 HP / 11 kW | Trifásica | CFW500 D 24P0 T4 DB20 | Agitadores, mesas de rodillos |
| 20 HP / 15 kW | Trifásica | CFW500 D 31P0 T4 DB20 | Plantas de producción, extrusoras |
| 30 HP / 22 kW | Trifásica | CFW500 E 49P0 T4 DB20 | Bombeo de alta potencia |
| 50 HP / 37 kW | Trifásica | CFW500 F 77P0 T4 DB20 | Industria pesada, HVAC centralizado |
| 100 HP / 75 kW | Trifásica | CFW500 G 0142 T4 NB20 | Grandes compresores, bombeo industrial |
Precio del variador WEG CFW500
El precio del variador WEG CFW500 varía según el modelo, la potencia y la tensión de alimentación. Al tratarse de un equipo de gama media-alta con funciones avanzadas de control vectorial, su costo es mayor al del CFW300, pero se justifica ampliamente en aplicaciones que requieren precisión, integración industrial o altas potencias.
En ARMAR Industrial comercializamos toda la línea CFW500 con stock disponible y precios actualizados. Para recibir el precio exacto del modelo que necesitás, consultanos directamente indicando la potencia de tu motor y la tensión de red disponible.
Consultá el precio del CFW500 para tu aplicación
Indicanos la potencia del motor (HP o kW) y la tensión de red.
Te respondemos con precio y disponibilidad de stock al instante.

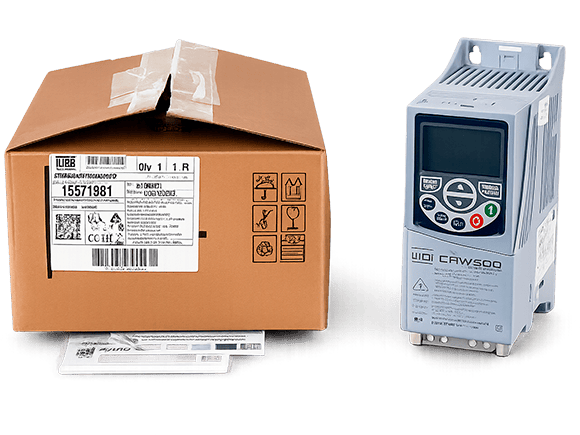

¿Qué incluye el precio del CFW500?
El precio del variador WEG CFW500 incluye el equipo base con su manual de instalación y el software de configuración WPS (WEG Power Solution) disponible para descarga gratuita desde el sitio de WEG. Los accesorios opcionales como módulos de comunicación adicionales, teclados remotos, kits de protección IP55 y resistencias de frenado se cotizan por separado.
Cómo instalar el variador WEG CFW500
La instalación del CFW500 requiere seguir un orden específico de pasos para garantizar el correcto funcionamiento del equipo y la seguridad de la instalación. A continuación te describimos el proceso completo de montaje y conexión.
Condiciones previas a la instalación
Conexión del circuito de potencia
El circuito de potencia conecta la red eléctrica al variador y el variador al motor. Es la parte más crítica de la instalación:

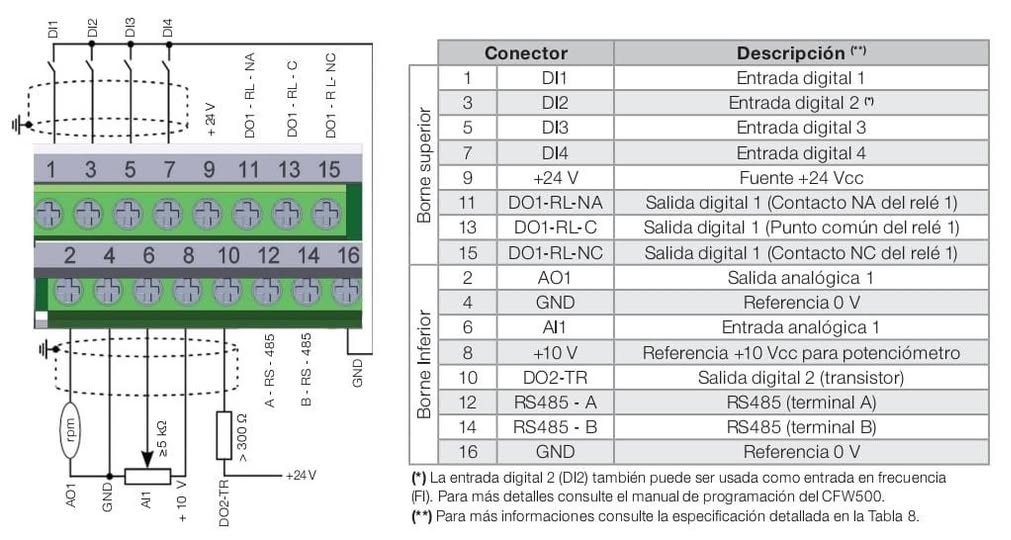

Conexión del circuito de control
El circuito de control permite comandar el variador desde señales externas: pulsadores, PLCs, sensores o potenciómetros. El CFW500 dispone de una bornera de control con las siguientes funciones principales:
Puesta en marcha y parámetros iniciales
Una vez realizada la conexión, la puesta en marcha del CFW500 requiere configurar al menos los parámetros básicos del motor para que el variador opere correctamente:
| Parámetro | Descripción | Valor a configurar |
|---|---|---|
| P0399 | Contraseña de acceso | 0101 (habilita edición) |
| P0400 | Tensión nominal del motor | Según placa del motor (220V / 380V) |
| P0401 | Corriente nominal del motor | Según placa del motor (en Amperes) |
| P0402 | Velocidad nominal del motor | Según placa del motor (RPM) |
| P0403 | Frecuencia nominal del motor | 50 Hz o 60 Hz según placa |
| P0404 | Factor de potencia del motor | Según placa del motor (cos φ) |
| P0100 | Aplicación del variador | 0 = Bomba/ventilador · 1 = Uso general |
| P0133 | Frecuencia máxima de salida | 60 Hz (estándar Argentina) |
| P0101 | Tiempo de aceleración | Ajustar según la aplicación (seg.) |
| P0102 | Tiempo de deceleración | Ajustar según la aplicación (seg.) |
Para una configuración completa y avanzada del CFW500 consultá el manual de programación disponible en la sección de soporte de esta página.
Manual del variador WEG CFW500 en español
WEG pone a disposición de forma gratuita los manuales oficiales del CFW500 en español. Existen dos documentos principales que conviene tener a mano durante la instalación, configuración y mantenimiento del equipo:
Manual de instalación, operación y mantenimiento
Cubre el montaje mecánico, las conexiones eléctricas de potencia y control, la puesta en marcha básica, las especificaciones técnicas completas y las recomendaciones de mantenimiento preventivo. Es el documento de referencia para instaladores y técnicos de mantenimiento.
Manual de programación del CFW500
Describe en detalle cada uno de los parámetros del variador: su función, rango de ajuste, valor de fábrica y cómo interactúa con otros parámetros. Indispensable para la configuración avanzada, la integración con PLCs y la resolución de fallas.
📄 Manual de instalación rápida CFW500
Conexiones eléctricas, montaje, puesta en marcha.
⚙️ Manual de programación CFW500
Descripción completa de parámetros, configuración avanzada.
Si necesitás ayuda para interpretar algún parámetro o resolver una falla específica de tu CFW500, podés consultarnos directamente.

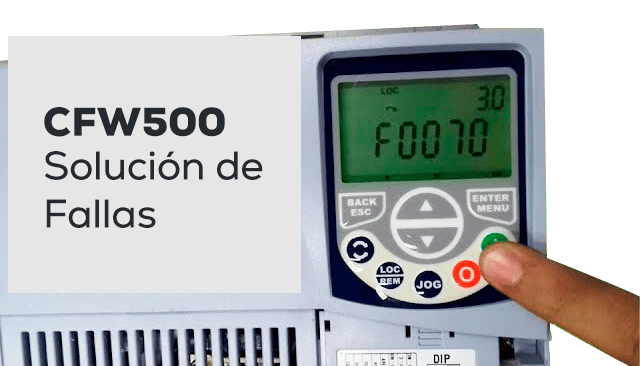

Fallas comunes del variador WEG CFW500 y cómo solucionarlas
El CFW500 incorpora un sistema de diagnóstico que muestra códigos de falla en el display cuando detecta una condición anormal. Conocer el significado de cada código y su solución permite resolver la mayoría de los problemas sin necesidad de asistencia técnica.
Cómo resetear el variador WEG CFW500
Antes de buscar el código de falla, el primer paso siempre es intentar un reset del variador. Hay dos formas de hacerlo:
Tabla de códigos de falla más frecuentes
| Código | Descripción | Causa probable | Solución |
|---|---|---|---|
| F0001 | Sobrecorriente en la salida | Motor subdimensionado, cortocircuito entre fases, rampa de aceleración muy corta | Verificar conexiones del motor, aumentar tiempo de aceleración (P0101), verificar dimensionamiento |
| F0002 | Sobretensión en el bus DC | Tensión de red elevada, rampa de desaceleración muy corta, carga regenerativa | Aumentar tiempo de desaceleración (P0102), verificar tensión de red, agregar resistencia de frenado |
| F0003 | Subtensión en el bus DC | Caída de tensión en la red, pérdida de fase en la alimentación | Verificar tensión de red y conexiones de entrada, controlar calidad de alimentación |
| F0004 | Sobrecalentamiento del disipador | Temperatura ambiente elevada, ventilación bloqueada, ciclo de trabajo excesivo | Verificar ventilación, limpiar filtros y disipador, reducir ciclo de trabajo o usar variador de mayor potencia |
| F0021 | Sobrecarga del motor (I²t) | Motor trabajando por encima de su corriente nominal durante tiempo prolongado | Verificar la carga mecánica, revisar P0156 (corriente nominal del motor), usar variador de mayor potencia |
| F0033 | Pérdida de fase en la entrada | Falta una fase en la alimentación trifásica | Verificar fusibles, contactor de línea y conexiones en bornes R, S y T |
| F0070 | Falla en la memoria del variador | Corrupción de parámetros, falla en EEPROM interna | Realizar reset de fábrica (P0204 = 5), recargar parámetros. Si persiste, requiere servicio técnico |
| F0074 | Error de autodiagnóstico interno | Falla en hardware interno del variador | Apagar y encender el equipo. Si persiste, contactar servicio técnico autorizado WEG |
| A0046 | Alarma de sobrecarga (advertencia) | Motor cercano al límite de corriente nominal — no es falla, es advertencia | Verificar la carga mecánica antes de que se convierta en falla F0021 |
| E02 | Error de comunicación | Pérdida de comunicación con PLC o maestro Modbus | Verificar cableado RS485, dirección del esclavo (P0308) y velocidad de comunicación (P0312) |
Si tu variador CFW500 muestra un código de falla que no aparece en esta tabla, o si la solución indicada no resuelve el problema, consultanos directamente. Contamos con soporte técnico y podemos orientarte para resolver la falla o coordinar un servicio técnico.

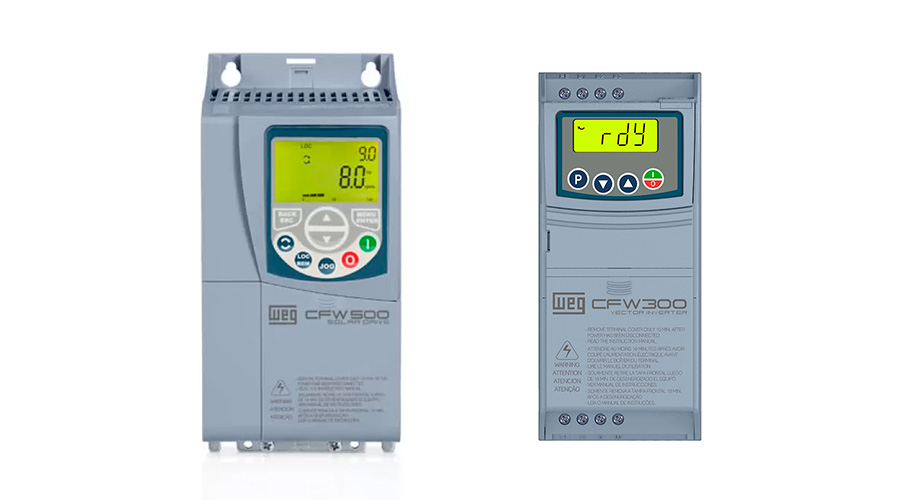

CFW500 vs CFW300: ¿cuál es el indicado para tu aplicación?
Ambos son variadores de frecuencia WEG de excelente calidad, pero están diseñados para perfiles de aplicación diferentes. Esta comparativa te ayuda a decidir cuál se adapta mejor a tu motor y a tu proceso.
| Característica | WEG CFW300 | WEG CFW500 |
|---|---|---|
| Rango de potencia | 0.5 HP a 10 HP | 0.5 HP a 200 HP |
| Alimentación monofásica | ✓ Sí | ✓ Sí (modelos específicos) |
| Alimentación trifásica | ✓ Sí | ✓ Sí |
| Control V/F | ✓ Sí | ✓ Sí |
| Control vectorial sin sensor (SLV) | ✗ No | ✓ Sí |
| Control vectorial con sensor (FV) | ✗ No | ✓ Sí |
| Par elevado en bajas velocidades | ⚠ Limitado | ✓ Alto par desde 0 Hz |
| Modbus RTU incorporado | ⚠ Básico | ✓ Completo |
| Módulos de comunicación opcionales | ✗ No | ✓ DeviceNet, Profibus, CANopen, EtherNet/IP |
| Entradas digitales | 4 | 6 |
| Salidas analógicas | 1 | 2 |
| Software de configuración PC | ✓ WPS gratuito | ✓ WPS gratuito |
| Ideal para | Aplicaciones simples, baja y media potencia, presupuesto ajustado | Alta potencia, control preciso, automatización industrial |
| Precio relativo | Menor | Mayor |
¿Cuándo elegir el CFW300?
¿Cuándo elegir el CFW500?
Si todavía tenés dudas entre uno y otro, consultanos con los datos de tu motor y tu aplicación. En ARMAR Industrial te ayudamos a elegir el modelo correcto sin costo y con stock disponible para entrega inmediata.
