Tableros Eléctricos Industriales: Qué Son, Tipos y Para Qué Sirven
Un tablero eléctrico industrial es el corazón de cualquier instalación eléctrica de baja tensión. Es el equipo donde se concentran los dispositivos de protección, mando y control que distribuyen la energía eléctrica hacia los distintos circuitos y equipos de una planta, fábrica o instalación industrial.

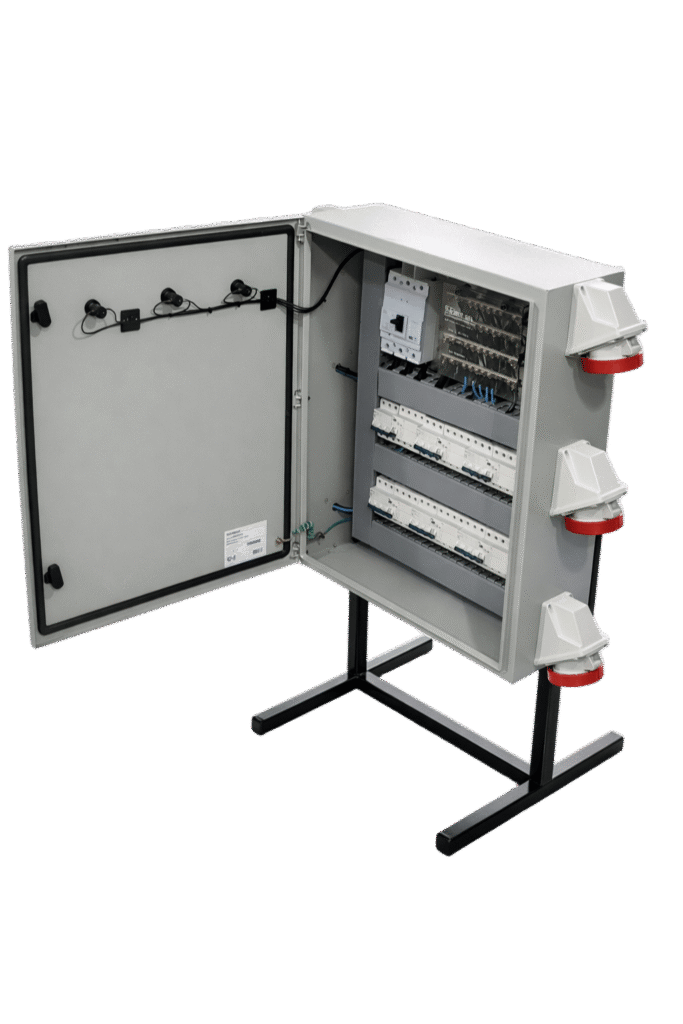

En ARMAR Industrial fabricamos tableros eléctricos industriales a medida para todo tipo de aplicaciones: desde tableros generales de baja tensión hasta tableros de arranque de motores, tableros con variadores de frecuencia, tableros con arranque suave y tableros de corrección de factor de potencia. En esta guía te explicamos qué son, qué tipos existen y cómo elegir el correcto para tu instalación.
¿Necesitás un tablero eléctrico industrial a medida?
Contanos la potencia, el tipo de carga y el ambiente de instalación.
Te cotizamos sin cargo y respondemos en el día.
¿Qué es un tablero eléctrico industrial?
Un tablero eléctrico industrial es un gabinete o caja metálica que agrupa en un solo lugar todos los dispositivos necesarios para distribuir, proteger y controlar la energía eléctrica de una instalación. Dentro de él se montan los interruptores termomagnéticos, contactores, relés de protección, fusibles, bornes de conexión y los equipos de mando y señalización necesarios para el proceso.
A diferencia de un tablero domiciliario — que simplemente distribuye circuitos de iluminación y tomacorrientes — un tablero eléctrico industrial está diseñado para manejar cargas de mayor potencia, ambientes exigentes y procesos que requieren control preciso. Su construcción sigue normas técnicas específicas que garantizan la seguridad de las personas, la continuidad operativa y la protección de los equipos.
¿Para qué sirve un tablero eléctrico industrial?
Tipos de tableros eléctricos industriales
Tablero general de baja tensión (TGBT)
Es el tablero principal de una instalación. Recibe la energía de la acometida eléctrica y la distribuye hacia los tableros seccionales y circuitos derivados. Incorpora la protección general de toda la instalación mediante interruptores termomagnéticos o interruptores de caja moldeada, protección diferencial y barra de tierra. Es el primer escalón de la distribución eléctrica en cualquier planta o edificio industrial.
Tablero seccional o de distribución
Se alimenta desde el tablero general y distribuye la energía hacia un sector específico de la instalación: una línea de producción, un área de servicios, un piso de un edificio. Permite seccionar y proteger independientemente cada zona, facilitando el mantenimiento y minimizando el impacto de una falla en el resto de la instalación.
Tablero de arranque de motores
Diseñado específicamente para el arranque y protección de motores eléctricos. Incorpora guardamotores, contactores, relés térmicos y la lógica de mando necesaria para arrancar, detener e invertir el giro del motor. Puede incluir arrancadores directos, inversores de giro o combinaciones de comandos para múltiples motores.

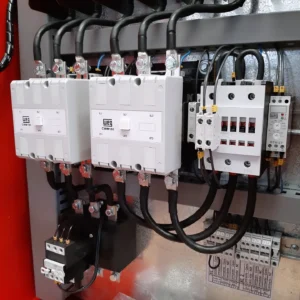

Tablero con arranque estrella triángulo
Es un tipo específico de tablero de arranque para motores de alta potencia. El arranque estrella-triángulo reduce el pico de corriente al arranque conectando el motor en estrella durante los primeros segundos y luego conmutando a triángulo para el funcionamiento normal. Incorpora tres contactores, un temporizador y la protección del motor. Es la solución económica para arrancar motores de 15 HP en adelante sin golpe de corriente. Conocé más sobre el tablero arranque estrella triángulo.
Tablero con variador de frecuencia
Incorpora uno o más variadores de frecuencia para el control de velocidad de motores eléctricos. Permite regular la velocidad en tiempo real, reducir el consumo energético y eliminar los picos de corriente en el arranque. Es la solución más completa para aplicaciones de bombeo, ventilación y transporte donde se necesita control preciso de velocidad y máximo ahorro energético.
Tablero con arranque suave
Incorpora un arranque suave (soft starter) que reduce el pico de corriente y el estrés mecánico durante el arranque del motor, sin necesidad de controlar la velocidad durante el funcionamiento. Es la solución ideal para compresores, bombas centrífugas y cintas transportadoras donde solo se necesita suavizar el arranque y la parada, sin regulación continua de velocidad.
Tablero de corrección de factor de potencia
Incorpora un banco de capacitores para compensar la energía reactiva de la instalación y mejorar el factor de potencia. Un factor de potencia bajo genera penalizaciones en la factura eléctrica y sobredimensionamiento de conductores y transformadores. El tablero de corrección puede ser de banco fijo o banco automático con regulador y contactores para capacitores, que se activan según la demanda reactiva real de la instalación.
¿Ya sabés qué tipo de tablero necesitás?
Contanos el tipo y la potencia — te armamos la cotización en el día.
Componentes principales de un tablero eléctrico industrial
Independientemente del tipo de tablero, todos los tableros eléctricos industriales comparten una serie de componentes básicos. Conocerlos te ayuda a entender cómo funciona el tablero y qué protecciones incorpora.
| Componente | Función |
|---|---|
| Gabinete metálico | Estructura que aloja y protege todos los componentes. Puede ser de chapa de acero con distintos grados de protección IP según el ambiente de instalación (IP20, IP54, IP65). |
| Interruptor termomagnético | Protege el circuito contra sobrecargas y cortocircuitos. Interrumpe automáticamente la corriente cuando detecta una falla. Es el dispositivo de protección más básico e indispensable. |
| Interruptor diferencial | Protege a las personas contra contactos indirectos. Actúa cuando detecta una diferencia de corriente entre fase y neutro mayor a su sensibilidad (30 mA para protección personal). |
| Guardamotor | Protección específica para motores eléctricos. Combina protección termomagnética con ajuste de corriente nominal. Protege contra sobrecarga, cortocircuito y arranques prolongados. |
| Contactor | Interruptor electromagnético para mando a distancia de circuitos de potencia. Se activa mediante bobina de control y soporta miles de maniobras sin desgaste. |
| Relé térmico | Protege el motor contra sobrecargas térmicas midiendo la corriente consumida y actuando cuando supera el valor nominal durante un tiempo determinado. |
| Variador de frecuencia | Controla la velocidad del motor modificando la frecuencia y tensión de salida. Permite arranque suave, ahorro energético y regulación continua de velocidad. Los modelos más utilizados en instalaciones industriales argentinas son el WEG CFW300 y el WEG CFW500. |
| Arranque suave (soft starter) | Reduce el pico de corriente y el estrés mecánico durante el arranque del motor sin necesidad de controlar la velocidad en funcionamiento continuo. Ideal para compresores, bombas y cintas transportadoras. |
| Capacitores trifásicos | Compensan la energía reactiva de la instalación para corregir el factor de potencia. Se incorporan en tableros de corrección de factor de potencia, tanto en configuración fija como automática. |
| Contactores para capacitores | Contactores específicamente diseñados para la conmutación de bancos de capacitores. Incorporan resistencias de pre-carga para limitar la corriente de inrush al conectar el capacitor. |
| Voltímetro | Instrumento de medición que indica la tensión de la red eléctrica en el tablero. Permite monitorear la calidad de la alimentación y detectar caídas de tensión o asimetrías entre fases. |
| Amperímetro | Instrumento de medición que indica la corriente consumida por el circuito o el motor. Permite verificar que el equipo trabaja dentro de sus valores nominales y detectar sobrecargas en tiempo real. |
| Borneras de conexión | Puntos de conexión ordenados para los conductores que entran y salen del tablero. Permiten identificar y conectar cada circuito de forma segura y organizada. |
| Riel DIN | Perfil metálico estándar sobre el que se montan todos los componentes modulares. Permite instalación ordenada y reemplazo rápido de componentes. |
| Barra de cobre / barra de tierra | Distribuye la corriente de fase y concentra las conexiones de tierra de todos los componentes y circuitos del tablero. |
| Señalización (luces piloto, pulsadores) | Elementos de la puerta del tablero que indican el estado del sistema (tensión presente, motor en marcha, falla) y permiten maniobrar sin abrir el tablero. |
Normativa y grados de protección IP en tableros eléctricos industriales
Un tablero eléctrico industrial no es solo un conjunto de componentes — debe cumplir normas técnicas que garantizan la seguridad de las personas y la confiabilidad del equipamiento. Dos aspectos normativos fundamentales son la norma de construcción del tablero y el grado de protección IP del gabinete.
Normas de construcción de tableros eléctricos
En Argentina, los tableros eléctricos de baja tensión se construyen siguiendo las normas IRAM y las recomendaciones de la Asociación Electrotécnica Argentina (AEA). Las referencias normativas más importantes son:
¿Qué es el grado de protección IP?
El código IP (Ingress Protection) es un estándar internacional definido por la norma IEC 60529 que indica el nivel de protección que ofrece el gabinete contra la penetración de sólidos (polvo) y líquidos (agua). Se expresa con dos dígitos: el primero indica la protección contra sólidos y el segundo contra líquidos.
| Grado IP | Nivel de protección | Aplicación típica |
|---|---|---|
| IP20 | Protección contra dedos y objetos mayores a 12mm. Sin protección contra líquidos. | Tableros en salas eléctricas cerradas, ambientes secos y limpios. |
| IP44 | Protección contra objetos mayores a 1mm y salpicaduras de agua desde cualquier dirección. | Tableros en ambientes con presencia de polvo grueso o posibles salpicaduras. |
| IP54 | Protección total contra polvo (sin depósito perjudicial) y salpicaduras desde cualquier dirección. | Tableros en plantas industriales con polvo, aceite en suspensión o salpicaduras frecuentes. |
| IP55 | Protección total contra polvo y chorros de agua desde cualquier dirección. | Tableros en exteriores bajo techo o ambientes con lavado con manguera. |

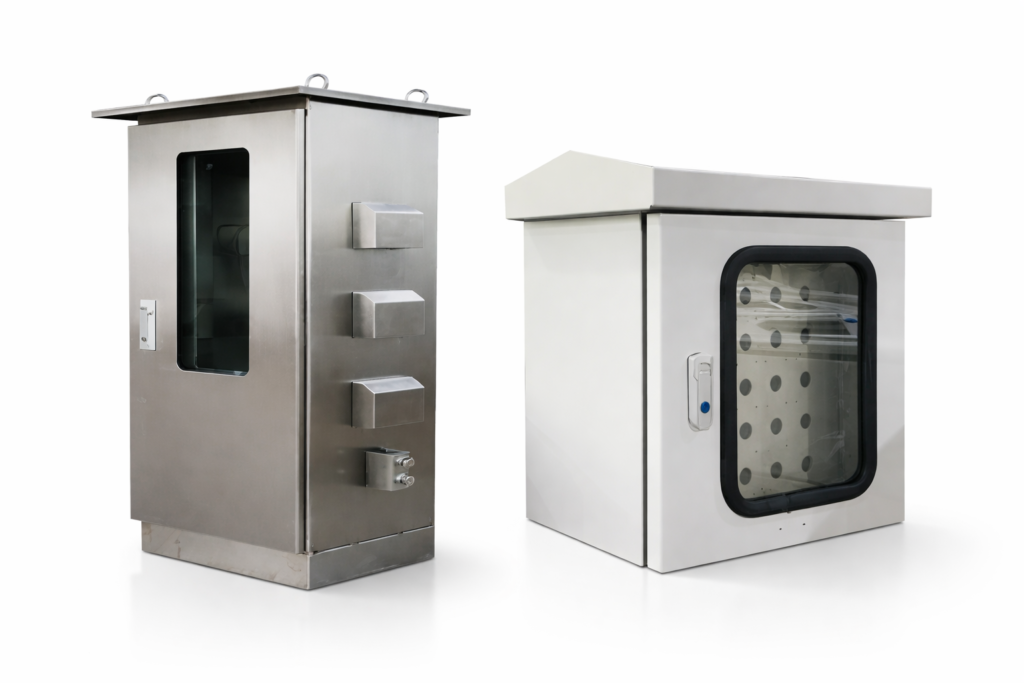

| IP65 | Protección total contra polvo (hermético) y chorros de agua desde cualquier dirección. | Tableros en exteriores a la intemperie, industria alimentaria, lavados frecuentes. |
| IP66 | Protección total contra polvo y chorros de agua de alta presión. | Tableros en ambientes muy agresivos, lavados a presión, industria petroquímica. |
La elección del grado IP correcto es tan importante como la selección de los componentes internos. Un tablero IP20 instalado en un ambiente con polvo o humedad puede generar fallas graves en pocos meses. En ARMAR Industrial diseñamos cada tablero con el gabinete adecuado para las condiciones reales del ambiente donde va a operar.
¿Cómo se fabrica un tablero eléctrico industrial?
La fabricación de un tablero eléctrico industrial no es simplemente montar componentes en un gabinete — es un proceso técnico que requiere diseño previo, selección correcta de materiales, armado prolijo y verificación exhaustiva antes de la puesta en servicio. Así es el proceso que seguimos en ARMAR Industrial:
Relevamiento y diseño
Analizamos los requerimientos del cliente: potencia instalada, tipo de cargas, ambiente de instalación, nivel de automatización requerido y normas aplicables. Con esos datos elaboramos el esquema unifilar y el diagrama de mando del tablero.
Selección de componentes
Seleccionamos cada componente según las corrientes nominales, las capacidades de corte requeridas y la selectividad entre protecciones. Trabajamos con materiales de primera línea para garantizar la confiabilidad y durabilidad del tablero.
Preparación del gabinete
Preparamos el gabinete con los rieles DIN, bandejas portacables, barras de cobre y planos de montaje. Realizamos las perforaciones necesarias para entradas de cables, prensacables y elementos de puerta según el diseño aprobado.
Montaje y cableado
Montamos los componentes sobre el riel DIN siguiendo el esquema de diseño. Realizamos el cableado de potencia y mando con conductores de sección adecuada, identificados con numeración y terminales. El cableado prolijo y ordenado facilita el mantenimiento futuro.
Verificación y pruebas
Verificamos continuidad, aislamiento y secuencia de fases antes de energizar. Realizamos las pruebas funcionales de todos los circuitos de mando, señalización y protección. Verificamos los ajustes de protecciones según los valores de placa de los motores.
Documentación y entrega
Entregamos el tablero con su esquema eléctrico actualizado, identificación de bornes y componentes. La documentación completa es fundamental para el mantenimiento y para futuras ampliaciones.
¿Cómo elegir el tablero eléctrico correcto para tu instalación?
La elección del tablero correcto depende de tres factores principales: qué cargas vas a controlar, qué nivel de automatización necesitás y en qué ambiente va a estar instalado. Esta tabla te ayuda a identificar el tipo de tablero más adecuado para tu caso:
| Necesidad | Descripción del caso | Tablero recomendado |
|---|---|---|
| Distribuir energía en una planta | Necesitás un punto central que reciba la acometida y distribuya hacia distintos sectores con protección independiente para cada uno. | TGBT → Cotizar |
| Arrancar un motor hasta 15 HP | Motor de baja potencia que requiere arranque, parada e inversión de giro sin necesidad de reducir el pico de corriente. | Arranque directo → Cotizar |
| Arrancar un motor de más de 15 HP | Motor de alta potencia donde el arranque directo genera un pico de corriente inaceptable para la red o para el equipo mecánico. | Estrella triángulo → Cotizar |
| Controlar velocidad de bomba o ventilador | Necesitás regular la velocidad en tiempo real para ahorrar energía o adaptar el caudal a la demanda. | Tablero variador → Cotizar |
| Arranque suave sin control de velocidad | Solo necesitás eliminar el golpe de corriente y el estrés mecánico en el arranque, sin regular la velocidad. | Arranque suave → Cotizar |
| Mejorar el factor de potencia | La empresa distribuidora cobra penalización por bajo factor de potencia o el transformador está sobrecargado por la energía reactiva. | Banco capacitores → Cotizar |
| Control de múltiples motores o proceso | Instalación compleja que requiere automatización, secuencias de arranque, interlocks de seguridad e integración con PLC o SCADA. | Control a medida → Cotizar |
¿Necesitás más detalle sobre algún tipo específico? Tenemos guías completas para cada caso: tablero eléctrico para bomba de agua, tablero con variador de frecuencia WEG y tablero de corrección de factor de potencia.
Fabricamos tableros eléctricos industriales a medida
En ARMAR Industrial diseñamos y fabricamos tableros eléctricos industriales a medida para todo tipo de aplicaciones. Cada tablero se construye según los requerimientos específicos de tu instalación — desde un tablero general de baja tensión hasta un tablero de control complejo con variadores, arranques suaves y automatización integrada.
TGBT y tableros seccionales para distribución de energía en plantas industriales y edificios.
Arranque directo, inversores de giro, estrella triángulo y tableros para múltiples motores.
Con variadores WEG CFW300 y CFW500 para control de velocidad en bombas, ventiladores y compresores.
Con soft starter WEG SSW07 para arranque controlado sin pico de corriente ni estrés mecánico.
Bancos de capacitores fijos y automáticos para mejorar el factor de potencia y reducir penalizaciones.
Tableros complejos con PLC, HMI, automatización de procesos e integración con sistemas SCADA.
¿Querés profundizar en algún tema específico? Leé nuestras guías técnicas: qué es un variador de frecuencia y cómo funciona, arranque suave vs variador de frecuencia, o consultá nuestra guía de selección de variador WEG por HP y KW.
