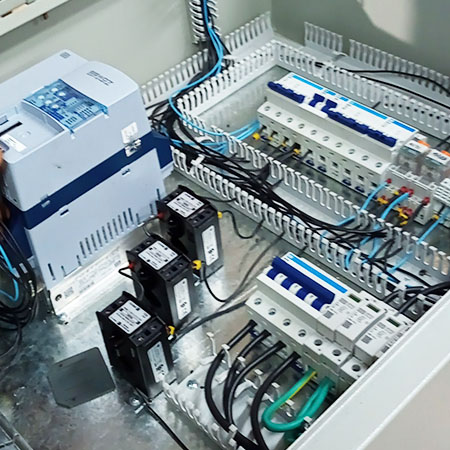

Tablero Eléctrico para Bomba de Agua: Tipos, Aplicaciones y Fabricación a Medida
Un tablero eléctrico para bomba de agua es el equipo que controla y protege el motor de la bomba. Elegir el tablero eléctrico para bomba de agua correcto es clave para garantizar la vida útil del motor — ya sea una bomba centrífuga de superficie, una bomba sumergible, una bomba de presión o una bomba de piscina. Sin un tablero adecuado, el motor queda expuesto a sobrecargas, pérdidas de fase y arranques bruscos que reducen drásticamente su vida útil.
En ARMAR Industrial fabricamos tableros eléctricos para bombas a medida: desde un tablero simple de arranque directo para una bomba monofásica hasta tableros para bombas alternadas, bombas jockey, bombas sumergibles trifásicas y sistemas de bombeo con variador de frecuencia o arranque suave. En esta guía te explicamos qué tipos de tableros existen, cuándo usar cada uno y cómo elegir el correcto para tu aplicación.
¿Necesitás un tablero para tu bomba?
Contanos la potencia de la bomba y el tipo de arranque que necesitás.
Te cotizamos sin cargo.
¿Por qué una bomba necesita un tablero eléctrico?
Una bomba eléctrica sin tablero es una bomba desprotegida. El motor queda expuesto a fallas que en minutos pueden dejarlo fuera de servicio — y una reparación o reemplazo de motor siempre cuesta mucho más que el tablero que lo hubiera protegido.
Por eso, contar con un tablero eléctrico para bomba de agua correctamente dimensionado no es opcional — es la diferencia entre una instalación confiable y una bomba quemada.
Sobrecarga térmica
Si la bomba trabaja con caudal insuficiente o la instalación hidráulica tiene problemas, el motor consume más corriente de la nominal y se quema. El relé térmico del tablero lo detecta y lo desconecta antes de que eso ocurra.
Pérdida de fase
En motores trifásicos, la falta de una fase hace que el motor intente trabajar con dos fases — generando un calor excesivo que destruye el bobinado en minutos. El tablero incorpora protección contra pérdida de fase.
Arranques bruscos
El arranque directo genera un pico de corriente de 6 a 8 veces la corriente nominal. En bombas de alta potencia ese golpe daña el bobinado, los rodamientos y la instalación hidráulica por golpe de ariete.
Funcionamiento en seco
Una bomba sumergible que queda sin agua se sobrecalienta y funde el bobinado en segundos. El tablero puede incorporar un sensor de nivel o un protector de marcha en seco que la desconecta automáticamente.
Inversión de giro
Un motor trifásico conectado con las fases invertidas gira al revés — la bomba no bombea y puede dañarse. El tablero garantiza la secuencia de fases correcta desde el primer arranque.
Sin mando ni automatización
Sin tablero no hay forma de arrancar y parar la bomba de forma segura, programar horarios, alternar bombas o recibir señal de alarma ante una falla. El tablero centraliza todo el control del sistema de bombeo.
Tipos de tableros eléctricos para bomba de agua
El tipo de tablero correcto depende de la potencia de la bomba, el tipo de arranque requerido y el nivel de automatización necesario. Estos son los tipos que fabricamos:
Tablero de arranque directo
Es el tipo más simple y económico. Arranca el motor a plena tensión con un contactor y lo protege con un guardamotor o relé térmico. Ideal para bombas de baja potencia donde el pico de corriente al arranque no representa un problema para la red ni para el equipo.
Tablero de arranque estrella triángulo para bomba
Reduce el pico de corriente al arranque conectando el motor en estrella durante los primeros segundos y luego conmutando a triángulo. Es la solución clásica para bombas de media y alta potencia donde el arranque directo genera caídas de tensión inaceptables en la red.
Tablero con variador de frecuencia para bomba
Es la solución más completa para sistemas de bombeo. El variador de frecuencia arranca la bomba de forma progresiva eliminando el pico de corriente y el golpe de ariete, y permite regular la velocidad de la bomba en tiempo real para mantener presión constante o adaptar el caudal a la demanda. Genera un ahorro energético significativo en aplicaciones de caudal variable.
Tablero con arranque suave para bomba
El arranque suave reduce el pico de corriente y el golpe de ariete durante el arranque y la parada de la bomba, sin necesidad de controlar la velocidad durante el funcionamiento. Es la solución ideal cuando solo se necesita suavizar el arranque y la parada sin regulación continua de velocidad.
Tablero para bombas alternadas
Controla dos o más bombas en paralelo alternando su funcionamiento para distribuir el desgaste de forma equitativa. Cuando una bomba alcanza el tiempo de trabajo programado, el tablero arranca la siguiente y detiene la anterior automáticamente. Incorpora también la lógica de arranque simultáneo cuando la demanda lo requiere.
Tablero para bomba jockey
La bomba jockey es una bomba de pequeño caudal que mantiene presurizado el sistema de agua contra incendios y detecta pérdidas de presión por fugas. El tablero para bomba jockey controla su arranque y parada automática por presostato y monitorea el estado del sistema en todo momento.
¿No sabés qué tipo de tablero necesita tu bomba?
Contanos la potencia en HP, si es monofásica o trifásica y la aplicación. Te asesoramos sin cargo.
Tablero eléctrico para bomba de agua sumergible
La bomba sumergible tiene características particulares que hacen que su tablero requiera consideraciones específicas. Al estar instalada dentro del pozo o cisterna, es inaccesible durante el funcionamiento — cualquier falla eléctrica que no sea detectada a tiempo puede destruir el motor sin posibilidad de intervención rápida.
Un tablero para bomba sumergible bien diseñado no solo arranca y para la bomba — la cuida de las fallas más frecuentes que destruyen estos motores:
| Protección | Para qué sirve |
|---|---|
| Guardamotor o relé térmico | Desconecta la bomba si la corriente supera el valor nominal por sobrecarga o atascamiento. Protección básica indispensable en cualquier tablero para bomba sumergible. |
| Protección contra pérdida de fase | Detecta la ausencia de una de las tres fases en motores trifásicos y desconecta el motor antes de que el desequilibrio de tensión lo dañe. |
| Protección contra marcha en seco | Detecta mediante sensor de nivel o presostato que la bomba está trabajando sin agua y la detiene automáticamente. Evita el sobrecalentamiento del motor por falta de refrigeración. |
| Temporizador de rearme | Luego de una parada por falta de agua, espera un tiempo programado antes de volver a intentar el arranque — evita ciclos repetidos que dañen el motor. |
| Protección diferencial | Detecta corrientes de fuga hacia tierra, protegiendo al personal ante posibles contactos con la bomba sumergible o la cañería metálica. |
| Señalización de estado | Luces piloto que indican tensión presente, bomba en marcha y alarma de falla — permiten verificar el estado del sistema sin necesidad de abrir el tablero. |
Tablero para bomba sumergible monofásica
Las bombas sumergibles monofásicas son las más utilizadas en pozos domiciliarios, cisternas y sistemas de riego de pequeña y mediana escala. Operan con tensión de 220V y potencias típicas de 0.5 HP a 3 HP. El tablero para este tipo de bomba incorpora protección termomagnética, contactor, protección diferencial y control por presostato o flotante según la aplicación.
Tablero para bomba sumergible trifásica
Las bombas sumergibles trifásicas se utilizan en pozos de mayor profundidad, sistemas de riego de gran escala, industria y minería. Operan con tensión de 380V o 440V y potencias desde 3 HP hasta varios cientos de HP. El tablero incorpora guardamotor trifásico, contactor, protección contra pérdida de fase y asimetría de tensión, protección contra marcha en seco y señalización completa de estado.
¿Necesitás un tablero para tu bomba sumergible?
Contanos la potencia en HP, si es monofásica o trifásica y la profundidad del pozo.
Fabricamos el tablero a medida con todas las protecciones necesarias.
¿Cómo elegir el tablero correcto para tu bomba?
La elección del tablero eléctrico para bomba de agua depende de cuatro factores: la potencia de la bomba, el tipo de alimentación eléctrica, el tipo de arranque requerido y el nivel de automatización necesario. Esta tabla te ayuda a identificar el tablero correcto para tu caso:
| Situación | Características | Tablero recomendado |
|---|---|---|
| Bomba hasta 5 HP, arranque simple | Red monofásica o trifásica. Arranques esporádicos. Sin necesidad de control de velocidad. | Arranque directo |
| Bomba de 15 HP en adelante, arranque ocasional | Red trifásica. El arranque directo genera caída de tensión inaceptable. Carga hidráulica estable. | Estrella triángulo |
| Bomba con presión variable o caudal regulable | Sistema de presión constante, riego por goteo, climatización. Se necesita regular la velocidad en tiempo real. | Con variador WEG |
| Bomba con golpe de ariete o arranque frecuente | Tuberías largas, arranques y paradas frecuentes. Solo se necesita suavizar el arranque sin regular velocidad. | Con arranque suave |
| Bomba sumergible en pozo | Motor inaccesible. Riesgo de marcha en seco. Se necesita protección completa y control automático por nivel. | Sumergible a medida |
| Dos o más bombas en paralelo | Se necesita alternar el funcionamiento para distribuir el desgaste y garantizar continuidad del servicio. | Bombas alternadas |
| Sistema contra incendios | Red húmeda presurizada. Se necesita mantener presión constante y detectar fugas automáticamente. | Bomba jockey |
Si tu caso no está en la tabla o tenés dudas sobre qué tablero eléctrico para bomba de agua es el correcto, consultanos con los datos de tu instalación — potencia de la bomba en HP, tensión de alimentación y tipo de aplicación. Te asesoramos sin cargo y te cotizamos el tablero exacto que necesitás.
Fabricamos tableros para bombas de agua a medida
En ARMAR Industrial diseñamos y fabricamos tableros eléctricos para todo tipo de bombas: domiciliarias, industriales, sumergibles, de presión, de piscina y sistemas de bombeo complejos con múltiples unidades. Cada tablero se construye con los componentes y protecciones específicas que requiere tu bomba y tu instalación.
Arranque directo
Para bombas monofásicas y trifásicas de baja potencia. Simple, económico y de alta confiabilidad.
Estrella triángulo
Para bombas trifásicas de media y alta potencia. Reduce el pico de corriente al arranque sin costo de variador.
Con variador WEG
Para sistemas de presión constante y caudal variable. Máximo ahorro energético y arranque suave garantizado.
Con arranque suave
Para bombas con golpe de ariete o arranques frecuentes. Arranque y parada suaves sin control de velocidad.
Bombas sumergibles
Con protección contra marcha en seco, pérdida de fase y control automático por nivel o presostato.
Bombas alternadas
Para dos o más bombas en paralelo. Alternancia automática, arranque simultáneo por demanda y señalización de falla.
¿Cuánta potencia tiene tu bomba y cómo alimenta?
Con esos dos datos ya podemos cotizarte el tablero.
Respondemos por WhatsApp en el día.
¿Querés saber más sobre los componentes que usamos en nuestros tableros? Leé nuestra guía completa sobre tableros eléctricos industriales o conocé los variadores de frecuencia WEG que
incorporamos en los tableros de velocidad variable.
