El cálculo guardamotor trifasico: guía completa por hp
El cálculo guardamotor trifasico es el paso más importante antes de hacer un pedido — y también el más fácil de hacer mal. Elegir un modelo que no corresponde a la corriente del motor puede dejarlo sin protección real, o generar disparos constantes que paren la producción.
En esta guía te enseñamos cómo calcular guardamotor trifasico WEG MPW correctamente: cómo leer la placa del motor, cómo aplicar la fórmula cuando no tenés el dato, y cuál es el modelo exacto de la línea MPW que corresponde a cada motor. Al final de la guía encontrás la tabla de selección completa con links directos a cada producto.
📦 Stock disponible · Línea completa WEG MPW40, MPW80 y MPW100 · Enviamos a todo el país.
Por qué el cálculo guardamotor trifásico se hace por amperaje y no por HP
El error más común al calcular guardamotor trifásico es elegir el modelo basándose solo en los HP del motor. Los HP son una medida de potencia mecánica — no de corriente eléctrica. Dos motores de la misma potencia en HP pueden tener corrientes nominales distintas si trabajan a diferentes tensiones (220 V vs 380 V) o si tienen distinto rendimiento y factor de potencia.
Por eso, el criterio técnico correcto para el cálculo guardamotor trifasico es siempre la corriente nominal del motor (In), expresada en amperios. Este dato figura en la placa de identificación del motor y es el único que determina qué modelo y subversión del WEG MPW necesitás.
Los HP que aparecen en los nombres de los modelos MPW son una referencia orientativa para motores estándar a 380 V — no un criterio de selección absoluto.

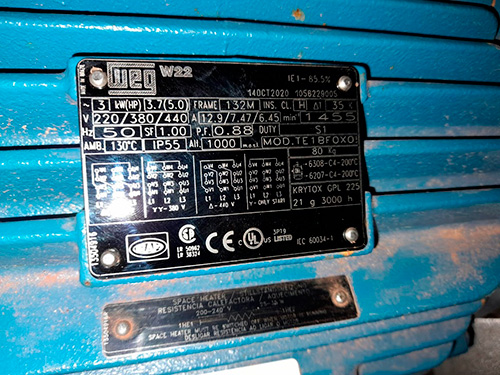

Paso 1: leer la placa del motor para calcular el guardamotor trifasico
La placa de identificación está pegada o grabada en el cuerpo del motor. Para el cálculo guardamotor trifasico necesitás encontrar estos datos:
Ejemplo de placa real:
- In / A / Amps → corriente nominal — el dato principal para el cálculo
- V → tensión de alimentación (verificá que sea 380 V trifásico para redes estándar en Argentina)
- HP / kW → potencia nominal (referencia orientativa)
- cos φ → factor de potencia
- η (eta) → rendimiento del motor
Motor trifásico WEG
3 HP — 2,2 kW — 380 V — 60 Hz
In: 5,7 A — cos φ: 0,83 — 1730 rpmEn este ejemplo el dato clave para el cálculo es 5,7 A. Con ese número ya podés ir directo a la tabla de selección.
💡 El dato que más importa para el cálculo guardamotor trifasico es la corriente nominal (In). Sin ese dato, cualquier selección es una estimación.
Paso 2: elegir el modelo WEG MPW correcto según la corriente
Una vez que tenés la corriente nominal del motor, la regla para calcular guardamotor trifasico y elegir el modelo es simple:
El guardamotor debe poder regularse a la corriente nominal del motor, con el dial en posición media o alta del rango — nunca en el límite inferior.
Esto significa que si tu motor consume 18 A nominales, no elegís el modelo de rango 16–20 A con el dial al máximo: elegís ese modelo y regulás a 18 A, que queda cómodamente en la zona media-alta del rango. Correcto.
Lo que no debés hacer es elegir un modelo de rango 20–25 A para un motor de 18 A — el dial quedaría en el límite inferior del rango y la protección térmica no sería precisa.
Tabla de selección completa: cálculo guardamotor trifasico WEG MPW
Serie WEG MPW40 — motores de hasta 30 HP a 380 V
| Modelo | Rango regulable | HP orientativo (380 V) | Ver y comprar |
|---|---|---|---|
| MPW40-3-D025 | 1,6 – 2,5 A | hasta 1 HP | → Ver producto |
| MPW40-3-U004 | 2,5 – 4 A | 1,5 – 2 HP | → Ver producto |
| MPW40-3-D063 | 4 – 6,3 A | 3 HP | → Ver producto |
| MPW40-3-U010 | 6,3 – 10 A | 4 – 5,5 HP | → Ver producto |
| MPW40-3-U016 | 10 – 16 A | 7,5 – 10 HP | → Ver producto |
| MPW40-3-U020 | 16 – 20 A | 12,5 HP | → Ver producto |
| MPW40-3-U025 | 20 – 25 A | 15 HP | → Ver producto |
| MPW40-3-U032 | 25 – 32 A | 20 HP | → Ver producto |
| MPW40-3-U040 | 32 – 40 A | 30 HP | → Ver producto |
Serie WEG MPW80 — motores de hasta 50 HP a 380 V
| Modelo | Rango regulable | HP orientativo (380 V) | Ver y comprar |
|---|---|---|---|
| MPW80-3-U040 | 30 – 40 A | 25 HP | → Ver producto |
| MPW80-3-U050 | 40 – 50 A | 30 HP | → Ver producto |
| MPW80-3-U065 | 50 – 65 A | 40 HP | → Ver producto |
| MPW80-3-U080 | 65 – 80 A | 50 HP | → Ver producto |
Serie WEG MPW100 — motores de hasta 75 HP a 380 V
| Modelo | Rango regulable | HP orientativo (380 V) | Ver y comprar |
|---|---|---|---|
| MPW100-3-U075 | 55 – 75 A | 50 HP | → Ver producto |
| MPW100-3-U090 | 70 – 90 A | 60 HP | → Ver producto |
| MPW100-3-U100 | 80 – 100 A | 75 HP | → Ver producto |
💬 ¿Ya sabés la corriente de tu motor y querés confirmar el modelo antes de comprar?
Escribinos con el dato de placa y te respondemos con la referencia exacta en minutos.
Ejemplos prácticos de cálculo guardamotor trifásico
Elegí correctamente tu guardamotor – Guía definitiva
Motor de 3 HP — sierra circular, cepilladora o tupi de aserradero
- Tensión: 380 V trifásico
- Corriente nominal típica: ~5,7 A
- Modelo correcto: MPW40-3-D063 (rango 4–6,3 A → se regula a 5,7 A)
Motor de 5,5 HP — bomba centrífuga o ventilador
- Tensión: 380 V trifásico
- Corriente nominal típica: ~9,5 A
- Modelo correcto: MPW40-3-U010 (rango 6,3–10 A → se regula a 9,5 A)
Motor de 10 HP — compresor o bomba industrial
- Tensión: 380 V trifásico
- Corriente nominal típica: ~18,5 A
- Modelo correcto: MPW40-3-U020 (rango 16–20 A → se regula a 18,5 A)
Motor de 15 HP — ventilador centrífugo o molino
- Tensión: 380 V trifásico
- Corriente nominal típica: ~27 A
- Modelo correcto: MPW40-3-U032 (rango 25–32 A → se regula a 27 A)
Motor de 25 HP — extrusora, mezcladora o compresor industrial
- Tensión: 380 V trifásico
- Corriente nominal típica: ~46 A
- Modelo correcto: MPW80-3-U050 (rango 40–50 A → se regula a 46 A)
Motor de 50 HP — sierra de banda industrial o laminador
- Tensión: 380 V trifásico
- Corriente nominal típica: ~91 A
- Modelo correcto: MPW100-3-U090 (rango 70–90 A → se regula a 91 A)
Paso 3: cálculo guardamotor trifasico cuando no tenés la placa del motor
Si la placa está ilegible, perdida o no tenés acceso físico al motor, podés estimar la corriente nominal con esta fórmula estándar para motores trifásicos:
In = (HP × 746) / (√3 × V × η × cos φ)Donde:
- HP = potencia en caballos de vapor
- 746 = equivalencia W/HP
- V = tensión de línea (380 V para redes trifásicas estándar en Argentina)
- η = rendimiento estimado (usar 0,88 para motores industriales estándar)
- cos φ = factor de potencia estimado (usar 0,85)
Ejemplo — motor de 20 HP a 380 V:
In = (20 × 746) / (1,732 × 380 × 0,88 × 0,85)
In = 14.920 / 490,7
In ≈ 30,4 A
→ Modelo: MPW80-3-U040 (rango 30–40 A)Tabla de referencia rápida para el cálculo guardamotor trifásico
Motores estándar a 380 V — cos φ: 0,85 — rendimiento: 0,88
| Potencia del motor | Corriente estimada (380 V) | Modelo WEG MPW | Ver y comprar |
|---|---|---|---|
| 1 HP | ~1,9 A | MPW40-3-D025 | → Ver producto |
| 2 HP | ~3,7 A | MPW40-3-U004 | → Ver producto |
| 3 HP | ~5,7 A | MPW40-3-D063 | → Ver producto |
| 5,5 HP | ~9,5 A | MPW40-3-U010 | → Ver producto |
| 10 HP | ~18,5 A | MPW40-3-U020 | → Ver producto |
| 15 HP | ~27 A | MPW40-3-U032 | → Ver producto |
| 20 HP | ~30 A | MPW80-3-U040 | → Ver producto |
| 25 HP | ~46 A | MPW80-3-U050 | → Ver producto |
| 40 HP | ~60 A | MPW80-3-U065 | → Ver producto |
| 50 HP | ~75 A | MPW100-3-U075 | → Ver producto |
| 60 HP | ~90 A | MPW100-3-U090 | → Ver producto |
| 75 HP | ~100 A | MPW100-3-U100 | → Ver producto |
Valores orientativos. Siempre verificar la corriente nominal real en la placa del motor antes de confirmar el pedido.
⚡ ¿La corriente de tu motor cae justo en el límite entre dos modelos?
Consultanos con el dato exacto y te confirmamos el modelo correcto para tu aplicación.
Errores frecuentes en el cálculo guardamotor trifasico
Elegir el modelo por HP sin verificar la corriente real. Los HP de la placa del motor son una referencia, no el criterio de selección. Dos motores de 10 HP pueden tener corrientes nominales distintas según el fabricante, la tensión y el rendimiento. Siempre verificar la corriente en la placa.
Elegir el modelo con el rango mínimo justo en la corriente del motor. Si el motor consume 16 A y elegís el MPW40-3-U020 (16–20 A) con el dial al mínimo, el guardamotor puede disparar por variaciones normales de carga. El dial debe quedar en posición media-alta del rango, no en el límite inferior.
Sobredimensionar el guardamotor «por las dudas». Un guardamotor de rango superior al necesario no puede regularse a la corriente nominal del motor — el dial no llega. Esto deja al motor sin protección real contra sobrecarga. Más grande no es más seguro: es protección incorrecta.
Ignorar la tensión de red. La tabla de referencia de HP aplica a redes de 380 V trifásico. Si tu red es de 220 V trifásico o 440 V, la corriente nominal del motor para la misma potencia en HP será diferente. Siempre usar el dato de la placa, no la tabla, si la tensión no es 380 V.
Preguntas frecuentes sobre cálculo guardamotor trifasico
¿Cómo hago el cálculo guardamotor trifasico si no tengo la placa del motor?
Podés usar la fórmula In = (HP × 746) / (√3 × V × η × cos φ) con los valores típicos de rendimiento (0,88) y factor de potencia (0,85) para obtener una estimación. Sin embargo, esta estimación puede tener un margen de error de ±10%. Si podés acceder a la placa aunque sea una vez para verificar el dato real, es lo más recomendable antes de confirmar el pedido.
¿El cálculo guardamotor trifasico cambia si el motor trabaja a 220 V en lugar de 380 V?
Sí, cambia significativamente. Un motor de 10 HP a 220 V trifásico consume aproximadamente el doble de corriente que el mismo motor a 380 V. Por eso el cálculo siempre debe hacerse con la tensión real de operación del motor, no con valores estándar de tabla.
¿Puedo usar un guardamotor de rango mayor si no consigo el modelo exacto?
No es recomendable. Si el rango mínimo del guardamotor supera la corriente nominal del motor, el dial no puede regularse al valor correcto y la protección térmica no funciona adecuadamente. En ese caso, consultanos — tenemos stock de toda la línea MPW y muy probablemente tengamos el modelo exacto que necesitás.
¿El cálculo es el mismo para MPW40, MPW80 y MPW100?
El criterio de cálculo es idéntico en toda la línea — siempre por corriente nominal. Lo que cambia entre series es el rango total disponible: MPW40 cubre hasta 40 A, MPW80 hasta 80 A y MPW100 hasta 100 A. La serie que usás depende de la corriente del motor.
¿Cuántos guardamotores necesito si tengo varios motores?
Uno por cada motor, cada uno regulado a la corriente nominal de su motor. Nunca usar un solo guardamotor para proteger varios motores en paralelo — el cálculo guardamotor trifasico es individual para cada motor.
